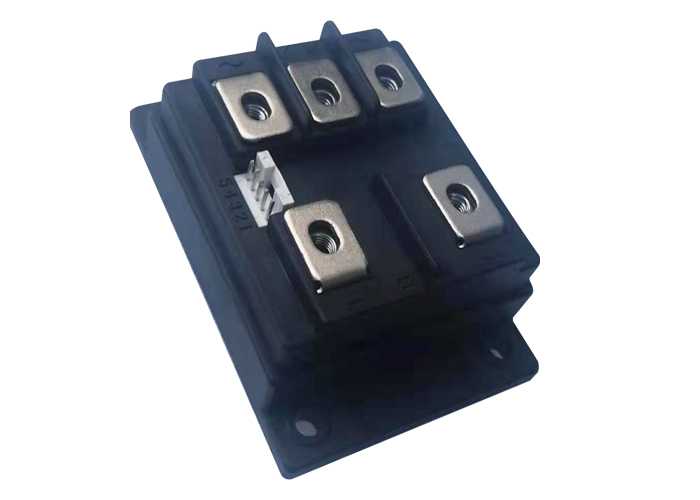

可控硅模塊作為電力電子系統的重要組件，其芯片貼合工藝直接影響器件的可靠性、熱性能及高頻工作能力。在高頻工況下，芯片貼合需兼顧機械強度、熱傳導效率與電氣連接穩定性，本文將從材料選擇、工藝優化及質量控制三方面解析關鍵技術。

　　一、貼合材料體系創新

　　可控硅模塊芯片貼合材料需滿足高溫穩定性、低熱阻及高導熱性要求。當前主流方案包括：

　　導電膠體系：以銀填充環氧樹脂為主，通過納米銀顆粒（粒徑50-100nm）提升導熱率至3-5W/(m·K)，同時降低固化收縮率至0.5%以下。新型導電膠采用雙組分設計，A組分含環氧樹脂與銀粉，B組分為潛伏性固化劑，175℃下120分鐘完成固化，實現無氣泡貼合。

　　共晶焊料：金-硅共晶合金（69%Au-31%Si）在363℃熔融時形成冶金結合，熱導率達150W/(m·K)，適用于高頻大功率場景。通過預鍍0.25μm金層與預成型片技術，可消除孔洞缺陷，提升結合強度至30MPa。

　　燒結銀技術：納米銀漿在250℃下燒結形成多孔結構，孔隙率控制在15%-20%，既保證導熱性（＞20W/(m·K)），又緩解熱應力。該技術使可控硅模塊在20kHz開關頻率下的結溫波動降低42%。

　　二、精密貼合工藝控制

　　高精度定位系統：采用激光對準與機器視覺復合定位技術，定位精度達±2μm，角度誤差＜0.05°。對于邊長10mm的芯片，貼裝偏移量控制在芯片尺寸的0.2%以內，確保引腳對齊精度。

　　動態壓力控制：通過壓電陶瓷執行器實現壓力實時調節，貼合壓力范圍5-50N可調。在共晶焊接中，采用階梯式加壓工藝：初始壓力10N保持30秒，熔融階段增至30N持續15秒，冷卻階段降至5N，防止芯片開裂。

　　熱管理優化：貼合過程在熱氮氣環境（O?含量＜10ppm）中進行，配合紅外加熱與液冷基板復合控溫系統，使溫度均勻性±2℃，消除熱梯度導致的應力集中。

　　三、可靠性增強技術

　　界面強化處理：在芯片背面與基板表面制備微納結構，通過化學蝕刻形成5-10μm深的金字塔陣列，增加機械互鎖面積，使剪切強度提升至45MPa。

　　應力緩沖層：在芯片與基板間引入0.1mm厚的硅膠緩沖層，彈性模量控制在0.5-1MPa，將熱循環（-55℃~150℃）下的疲勞壽命延長至10?次以上。

　　在線檢測系統：集成聲學顯微鏡與X射線層析成像技術，實時檢測貼合層空洞率。要求空洞總面積＜5%，單個空洞直徑＜50μm，確保高頻信號傳輸完整性。

　　四、工藝發展趨勢

　　隨著第三代半導體材料（SiC、GaN）的應用，可控硅模塊貼合工藝正向超低溫（＜150℃）、超高速（納秒級）方向發展。新型銦基焊料可在100℃下實現共晶結合，配合脈沖激光加熱技術，將貼合周期縮短至30秒以內。同時，AI驅動的工藝參數自適應系統通過實時監測12項關鍵參數，動態優化貼合曲線，使產品良率提升至99.8%。

　　可控硅模塊芯片貼合工藝作為電力電子封裝的核心環節，其技術突破直接推動著高頻、高功率密度器件的發展。通過材料創新、工藝精細化及智能化控制，現代貼合技術已實現微米級精度、毫秒級響應及百萬次級可靠性，為5G基站、新能源汽車充電樁等高頻場景提供堅實支撐。
